Обзор и тестирование материнской платы ASUS Z790-PRO WIFI
В нашем обзоре мы рассмотрим материнскую плату ASUS Z790-PRO WIFI и процессора Core i7 14700K. Мы изучим основные характеристики и возможности этой материнской платы, а также проведем тестирование производительности в нескольких популярных играх.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ |
В данном подразделе нашего обзора выявляются основные аспекты ASUS ROG MAXIMUS Z790 APEX, такие как внешний вид и аппаратную конфигурацию.
| ВНЕШНИЙ ВИД И ХАРАКТЕРИСТИКИ |

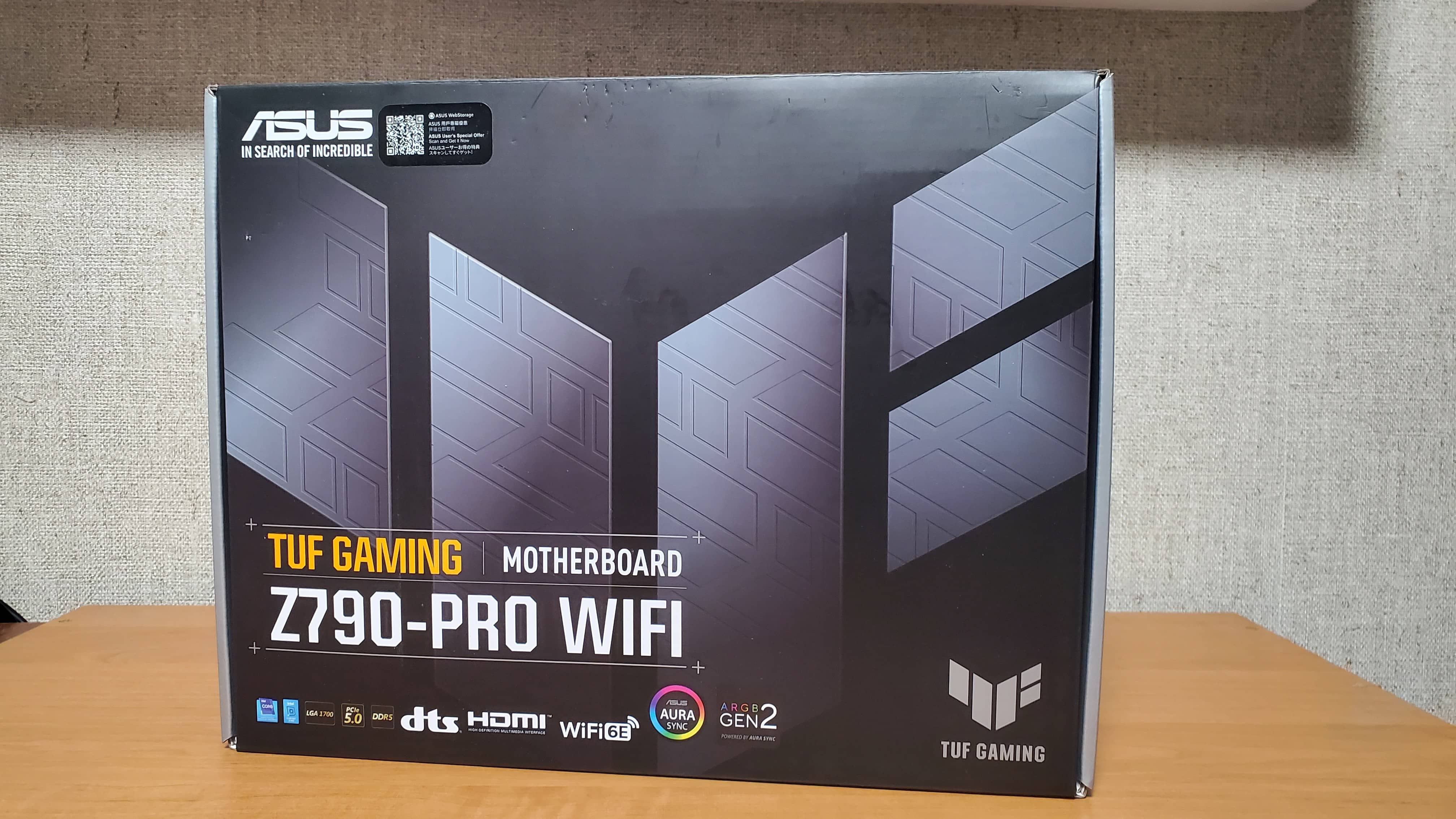

Материнская плата ASUS Z790-PRO WIFI, являющаяся частью серии TUF Gaming, позиционируется как средний вариант в линейке продуктов Z790 от ASUS. Ее упаковка выполнена в черно-серебристой цветовой гамме с желтыми акцентами, отражающими дизайн TUF Gaming.

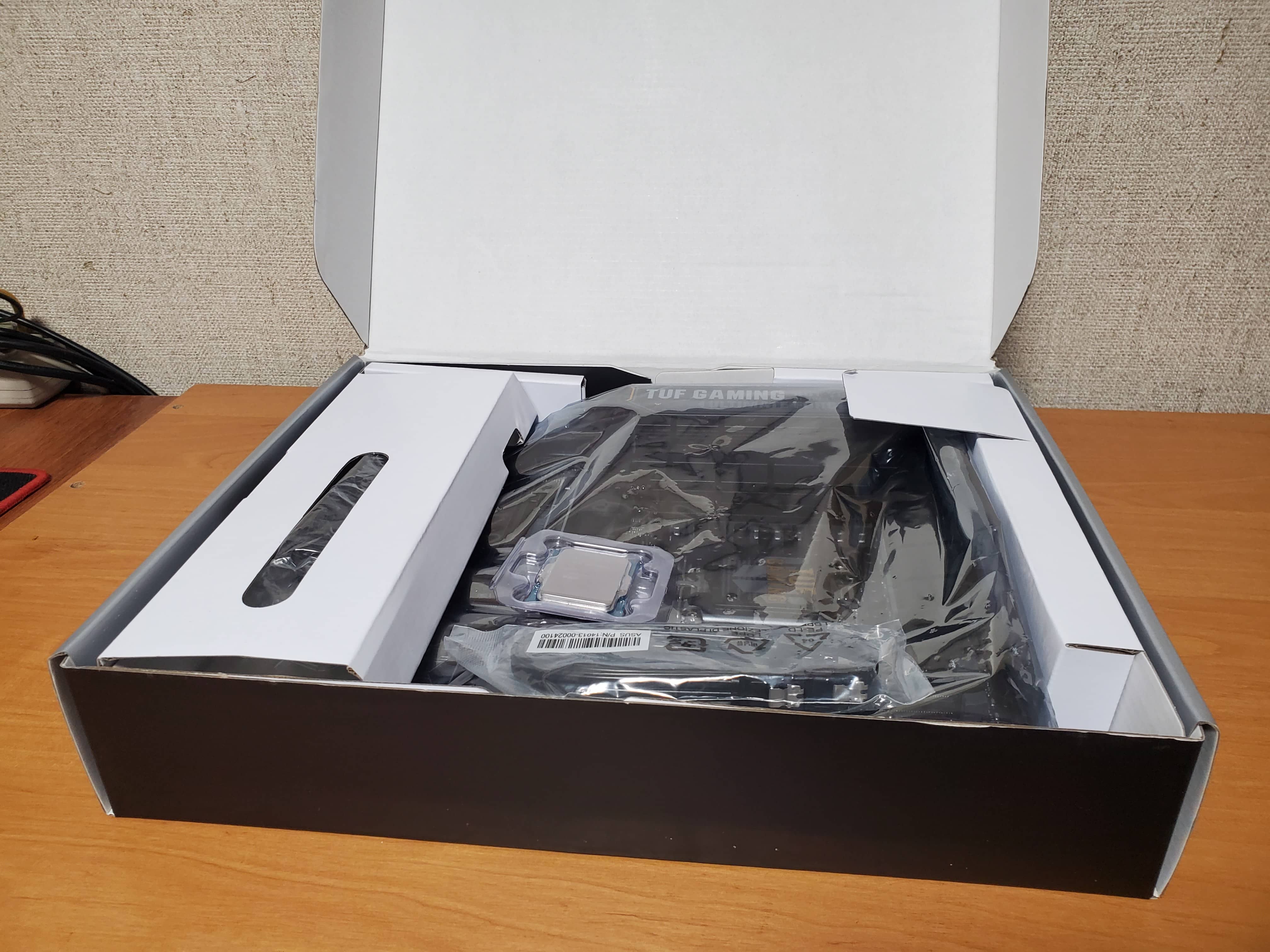

В комплекте с платой идут различные аксессуары: WIFI Q-Антенна, кабели SATA III, набор винтов и стоек для M.2 накопителей, резиновые прокладки для M.2 накопителей, краткое руководство пользователя, диск с драйверами, сертификат надежности TUF Gaming, рекламный листок ASUS WebStorage и наклейки TUF Gaming.

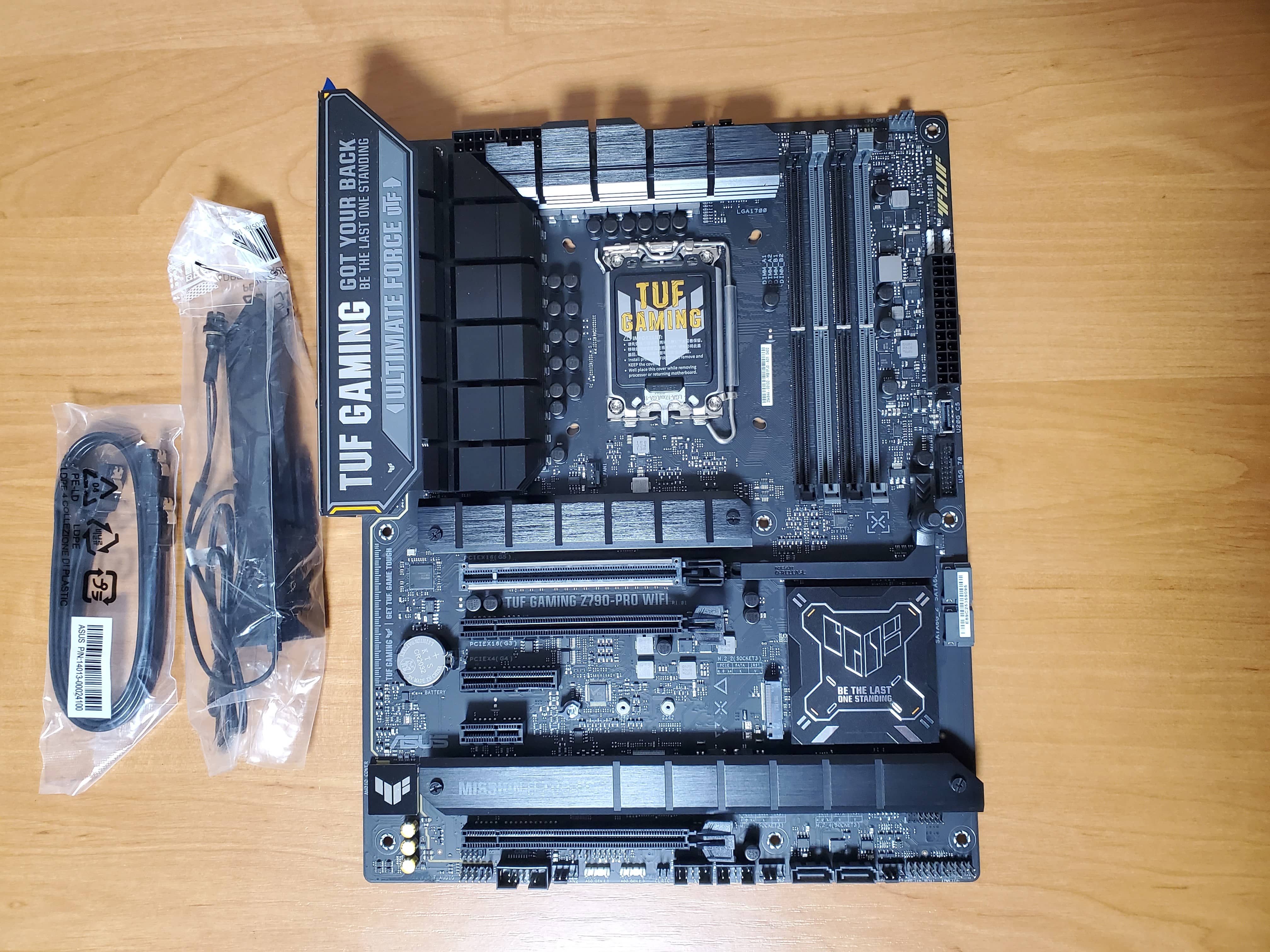

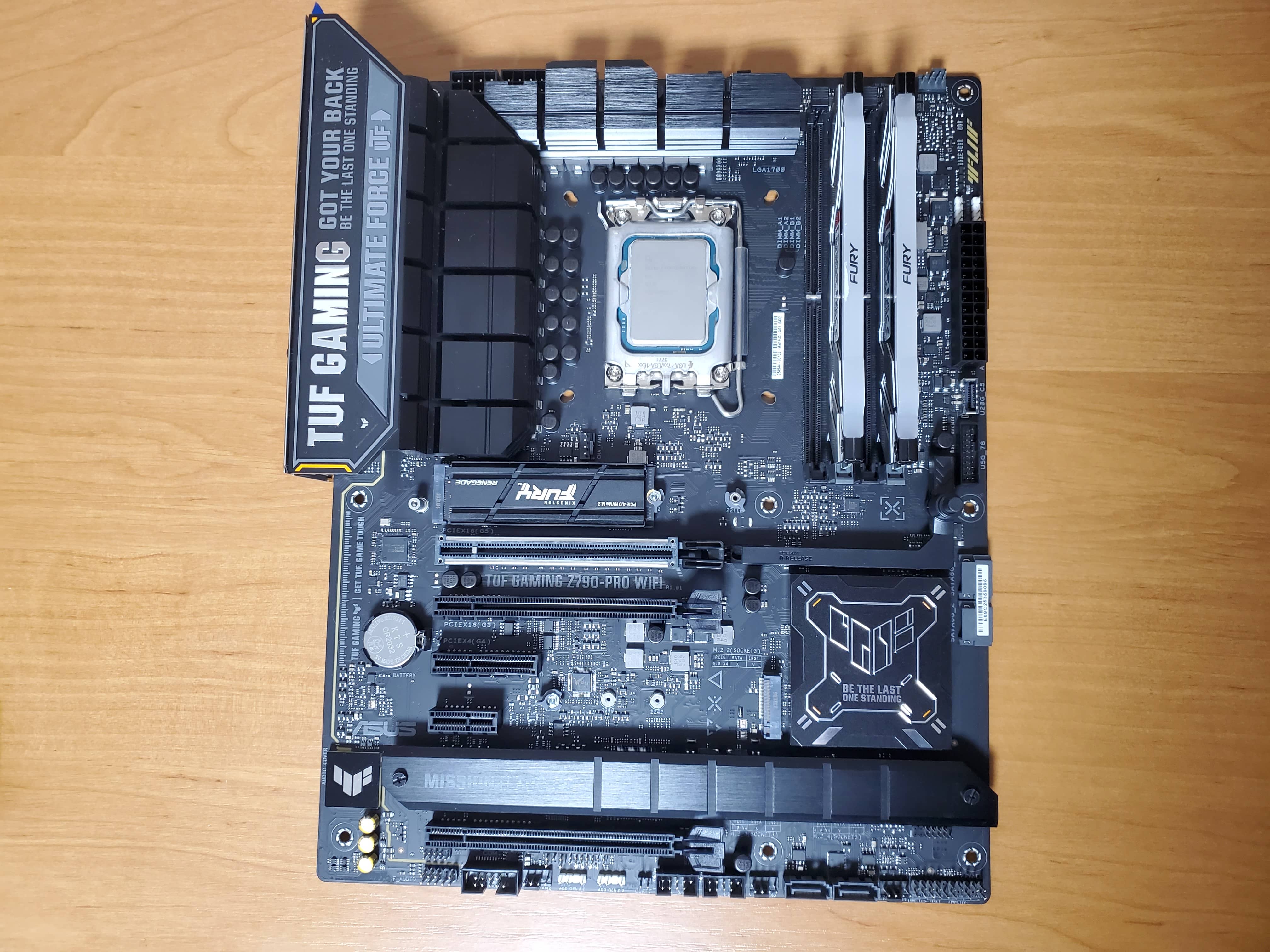

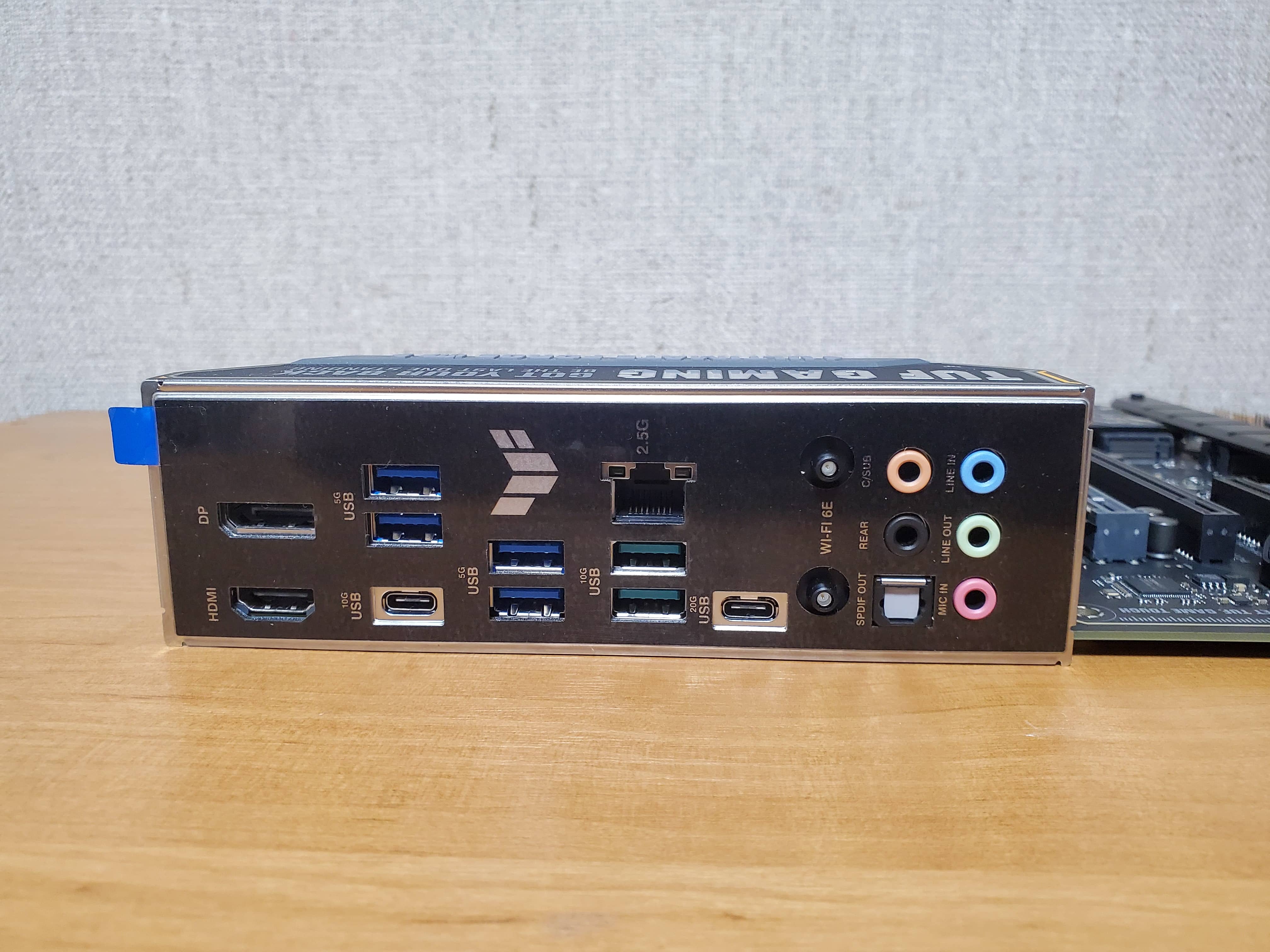

По дизайну плата выполнена в черно-серо-серебристой цветовой гамме с желтыми элементами, соответствуя игровой и военной эстетике бренда TUF Gaming. Она оснащена интегрированным кожухом I/O-щита с декоративными надписями и рельефной резиновой вставкой "ULTIMATE FORCE". Плата также включает RGB-акценты, в том числе подсвеченный логотип "TUF", и несколько разъемов для RGB-подсветки.

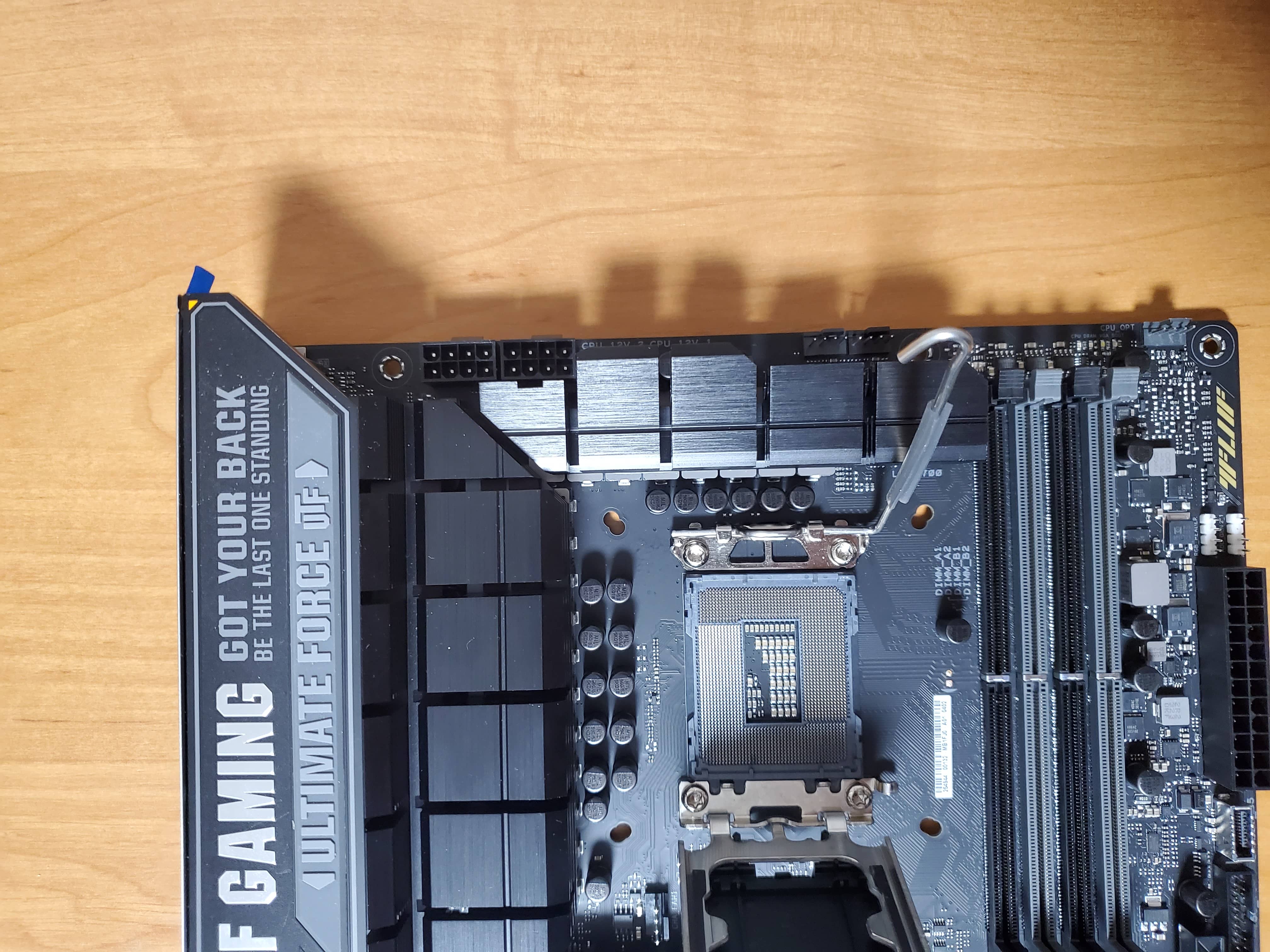

Материнская плата оборудована 16+1+1 стадиями питания, каждая из которых рассчитана на 60А, и поддерживает до 192 ГБ оперативной памяти DDR5, достигая 7800+ МГц при разгоне.
Для подключения передней панели USB она включает разъем USB 3.2 Gen 2x2 типа C с поддержкой Power Delivery 3.0 и быстрой зарядкой до 30 Вт, разъем USB 3.2 Gen 1 типа A и два разъема USB 2.0.

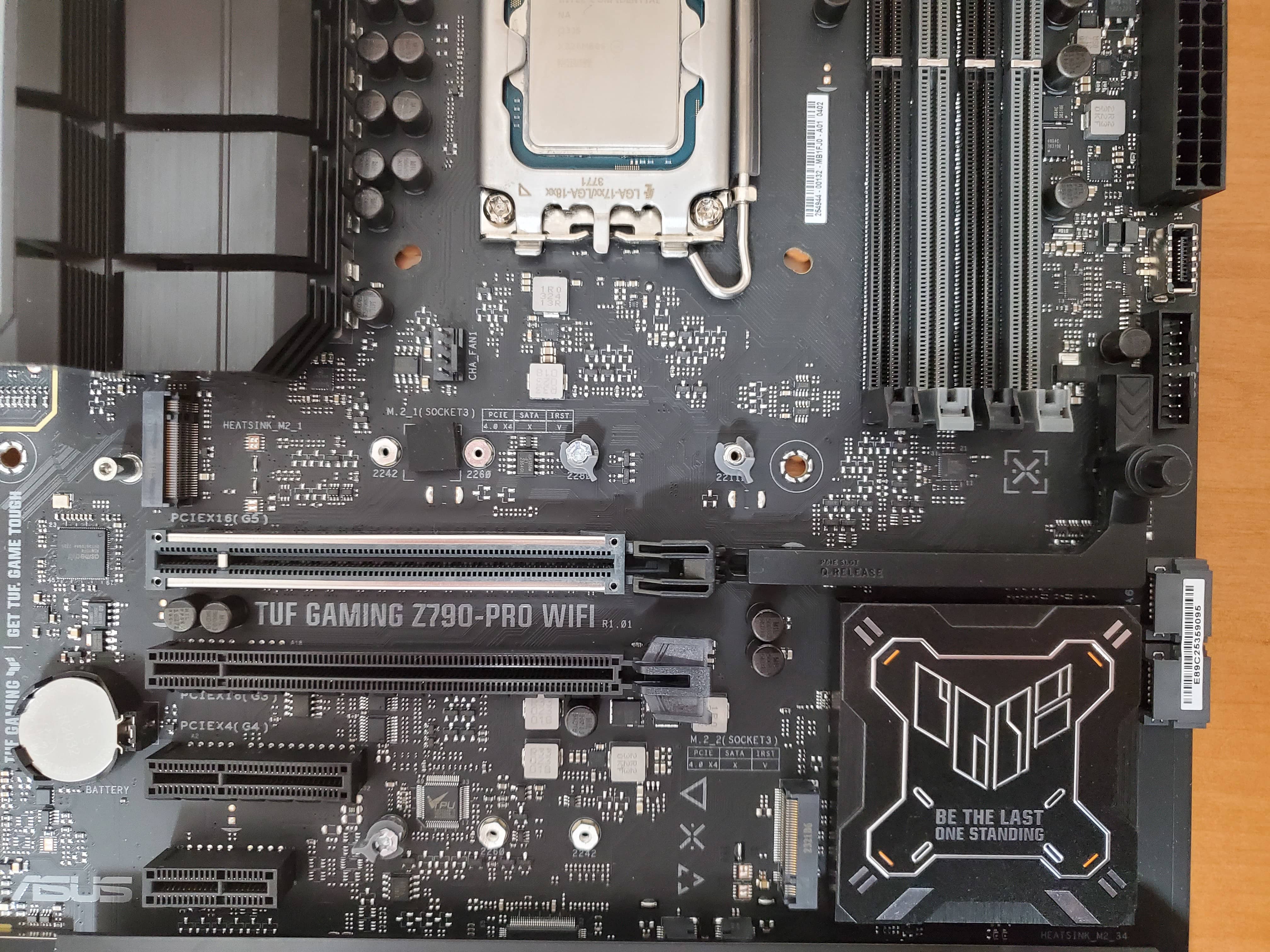

На плате Z790-PRO WIFI есть один слот PCIe 5.0 x16 с функциями ASUS SafeSlot и Q-Release для удобства удаления графических карт, а также дополнительные слоты PCIe 3.0 и 4.0.
Она предлагает два порта SATA III и поддерживает четыре накопителя M.2, причем четвертый слот совместим как с NVMe, так и с SATA M.2 накопителями.
Для аудио плата использует аудиокодек Realtek S1220A, а для интернет-подключения включает контроллер Intel I226-V для 2.5 Гигабитного Ethernet, а также модуль Intel AX211 для WIFI 6E и Bluetooth 5.3. На плате также предусмотрено семь разъемов для вентиляторов и несколько разъемов для RGB-подсветки.
| UEFI |
UEFI BIOS платы ASUS Z790-PRO WIFI представляет собой комплексную систему, адаптированную под линейку продуктов TUF. В ней используется стандартная для ASUS реализация, включающая EZ Mode и Advanced Mode. EZ Mode облегчает доступ к основным функциям и настройкам, включая системное время, язык интерфейса и ключевые параметры системы.
Этот режим также позволяет настраивать функции, такие как AURA, ResizeBAR, профили вентиляторов, XMP и RAID. Помимо этого, в EZ Mode можно активировать автоматический режим оверклокинга AI Optimized.
В то же время, Advanced Mode открывает доступ к более сложным и детальным настройкам. В этом режиме предусмотрена возможность регулировки всех доступных параметров, что особенно ценно для опытных пользователей и энтузиастов. С помощью вкладки "My Favorites" можно быстро получить доступ к часто используемым настройкам, упрощая процесс оптимизации.
Ключевым элементом в Advanced Mode является вкладка AI Tweaker, которая предоставляет полный инструментарий для оверклокинга, включая регулировку напряжения и настройки интегрированной графики. Эта функция позволяет добиться максимальной производительности от системы, особенно при использовании процессоров Intel "K".
ASUS также предлагает инновационные функции в своей прошивке. Например, возможность назначения дополнительных функций клавишам F3 и F4 при прохождении POST. Это может включать вызов EZ Flash 3 Utility для обновления BIOS или выбора устройства для загрузки, такого как PXE, HDD, USB или DVD.
В целом, UEFI BIOS платы ASUS Z790-PRO WIFI ориентирован на широкий круг пользователей, от новичков до профессионалов. Он обеспечивает легкость и удобство настройки для начинающих, а также глубокие и мощные инструменты для опытных пользователей, стремящихся максимально оптимизировать работу своих систем.
| Armoury Crate |

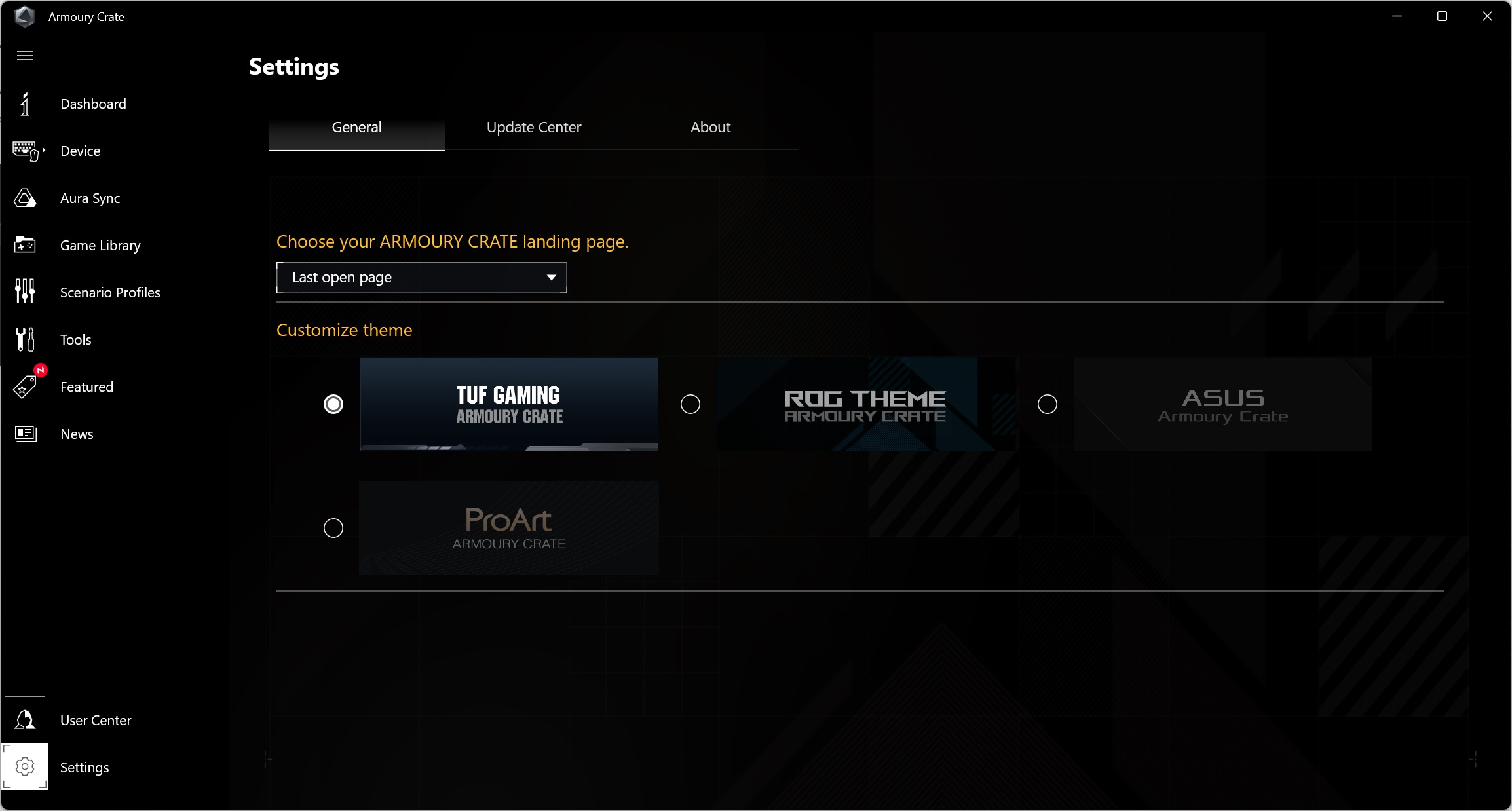

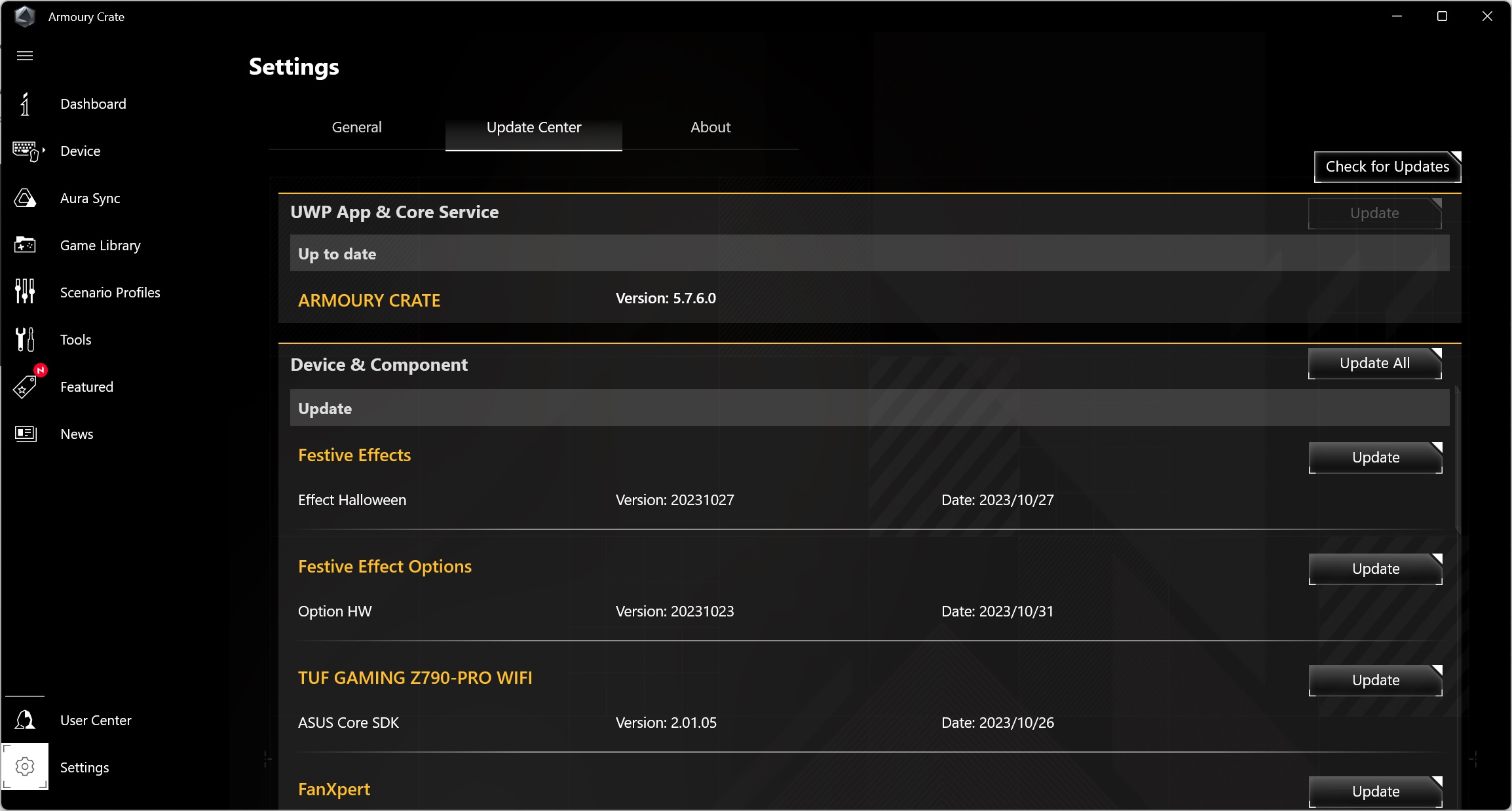

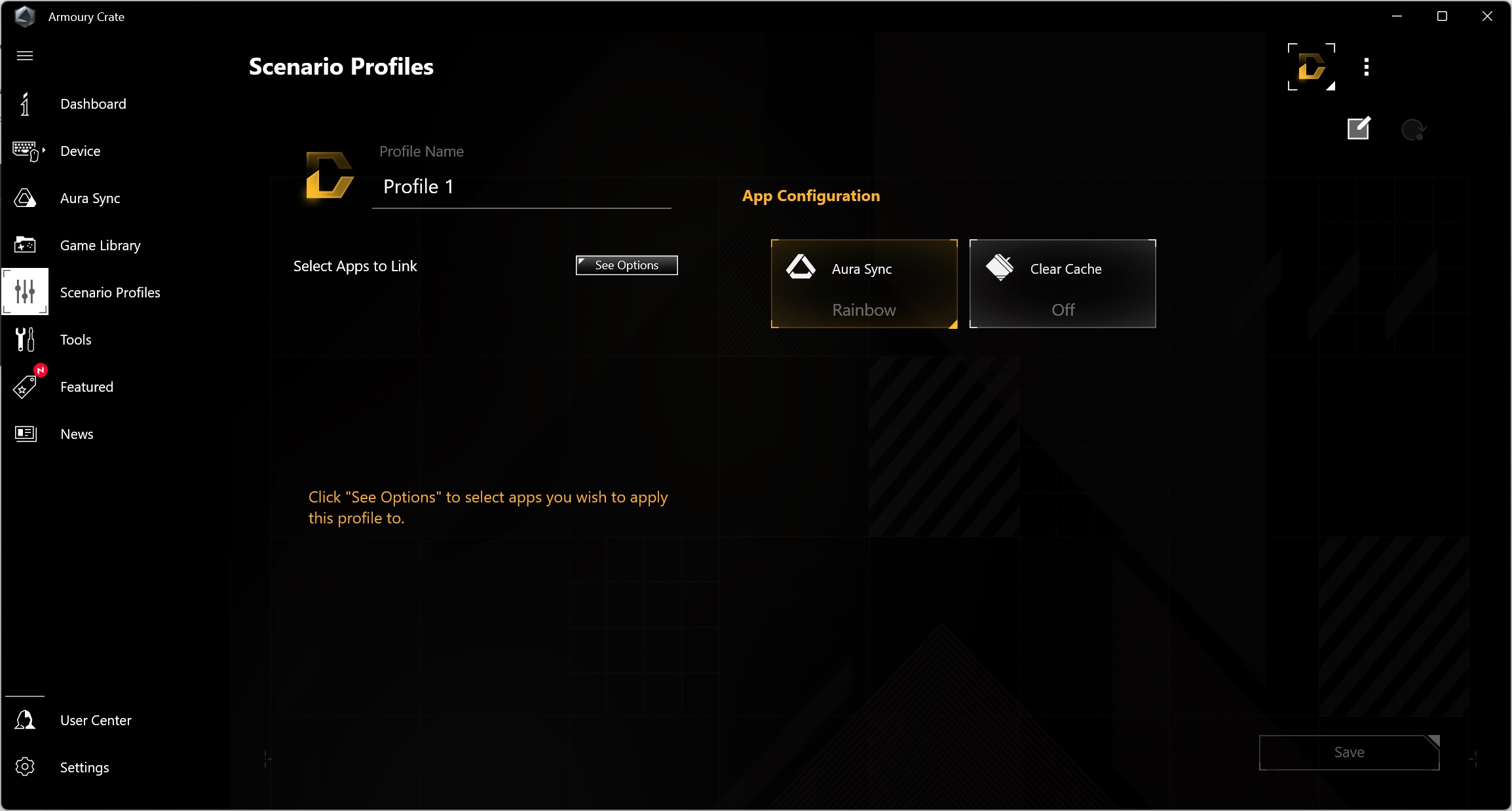

Armoury Crate от ASUS является комплексным решением для управления компьютерными системами, особенно подходящим для использования с материнскими платами ASUS, включая Z790-PRO WIFI. Эта программа обеспечивает централизованный доступ к различным функциям и настройкам, делая процесс управления системой удобным и интуитивно понятным. Она позволяет пользователям настраивать RGB-подсветку устройства, включая возможность синхронизации с другими устройствами, поддерживающими ASUS Aura Sync.

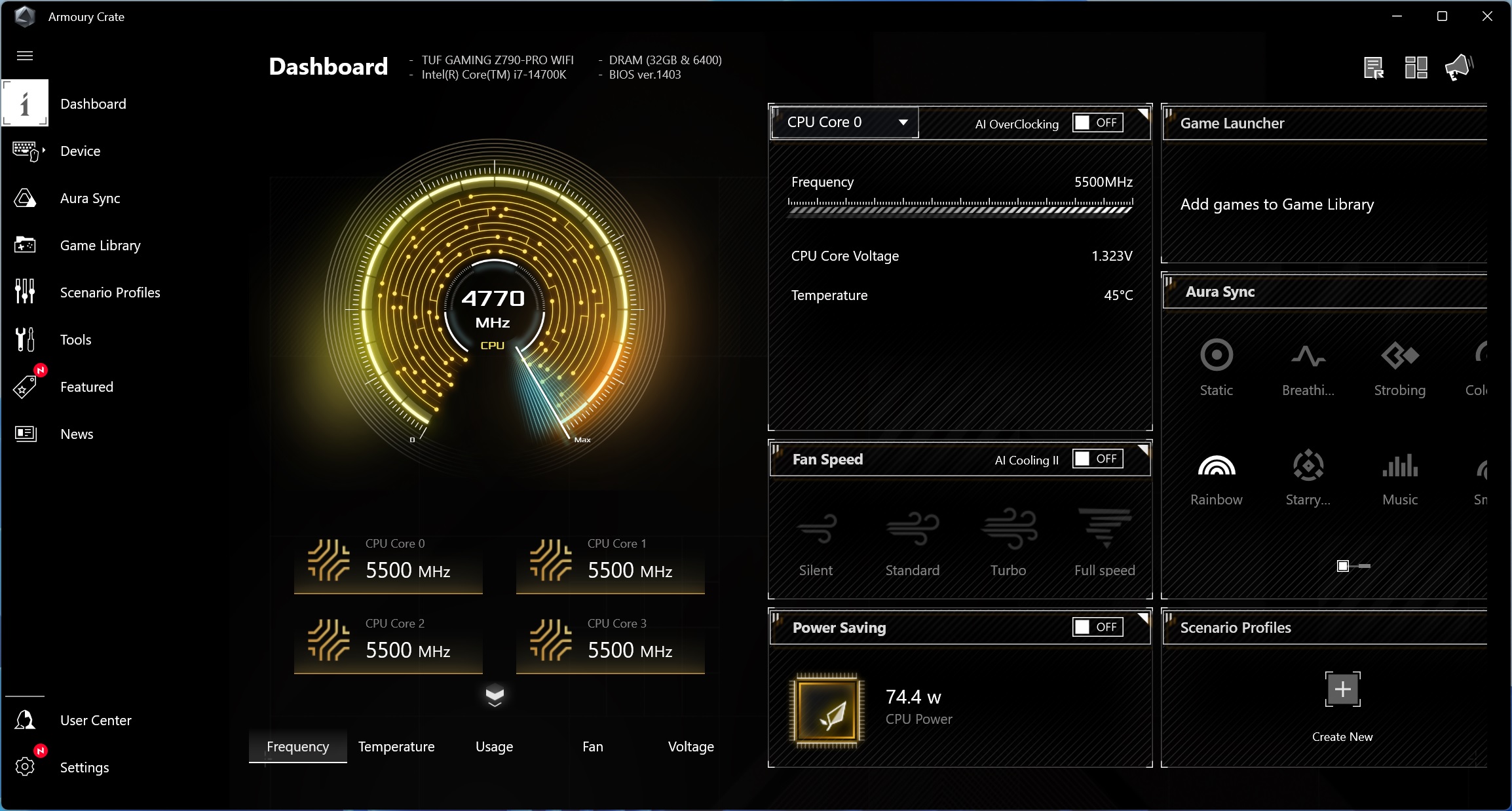

Кроме того, Armoury Crate предоставляет полезную информацию о состоянии компонентов системы, таких как температура, скорость вентиляторов и загрузка процессора, что позволяет пользователям эффективно мониторить и контролировать производительность своего компьютера. Программа также предлагает инструменты для обновления драйверов и программного обеспечения, что упрощает поддержание системы в актуальном состоянии.
Особо важна интеграция Armoury Crate с материнскими платами ASUS, такими как Z790-PRO WIFI. Это обеспечивает глубокую совместимость и возможность детальной настройки различных аспектов работы платы, включая систему охлаждения, аудио настройки и сетевые функции. Пользователям предоставляются расширенные возможности для тонкой настройки своих систем, что особенно ценно для геймеров и энтузиастов, стремящихся максимально использовать потенциал своего оборудования.
В целом, Armoury Crate от ASUS представляет собой мощный инструмент для оптимизации и управления компьютерными системами, предлагая широкий спектр функций, которые делают использование компьютера более удобным, эффективным и персонализированным.
| Armoury Crate |
Процессор Intel Core i7-14700K представляет собой высокопроизводительный настольный процессор, выпущенный в октябре 2023 года. Он входит в линейку Core i7 и использует архитектуру Raptor Lake Refresh с сокетом LGA-1700. Этот процессор обладает следующими характеристиками:
- Количество ядер и потоков: Процессор оснащен 20 ядрами и благодаря технологии Intel Hyper-Threading поддерживает до 28 потоков. Это обеспечивает высокую производительность при многозадачности и интенсивных вычислениях.
- Базовая и максимальная частота: Базовая частота процессора составляет 3400 МГц, но благодаря технологии Turbo Boost она может достигать до 5600 МГц. Это обеспечивает повышенную производительность в требовательных приложениях и играх.
- Размер кэша L3: Процессор имеет общий кэш L3 объемом 33 МБ, что способствует улучшению обработки данных и повышению общей производительности.
- Тепловая мощность (TDP): TDP процессора составляет 125 Вт, с максимальным увеличением до 253 Вт. Это указывает на высокую энергоэффективность и потенциал для охлаждения при разгоне.
- Размер транзистора: Технологический процесс процессора составляет 10 нм, что обеспечивает высокую эффективность и производительность при сравнительно низком энергопотреблении.
При тестировании на материнской плате ASUS Z790-PRO WIFI, Intel Core i7-14700K показал следующие результаты:

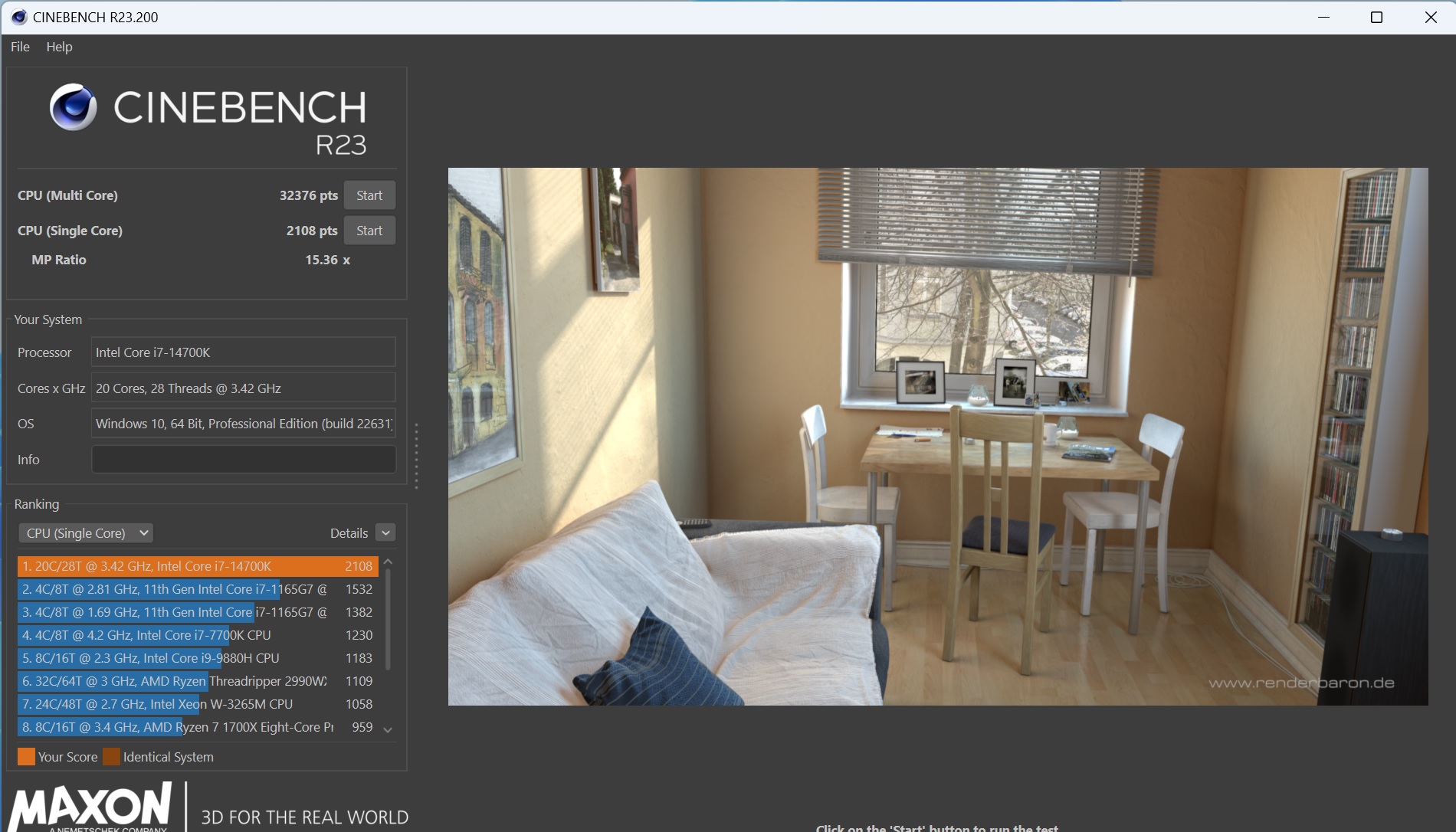

- В тесте Cinebench R23 процессор достиг 2108 баллов в однопоточном режиме и 32376 баллов в многопоточном режиме, что свидетельствует о его высокой производительности как в однопоточных, так и в многопоточных задачах.

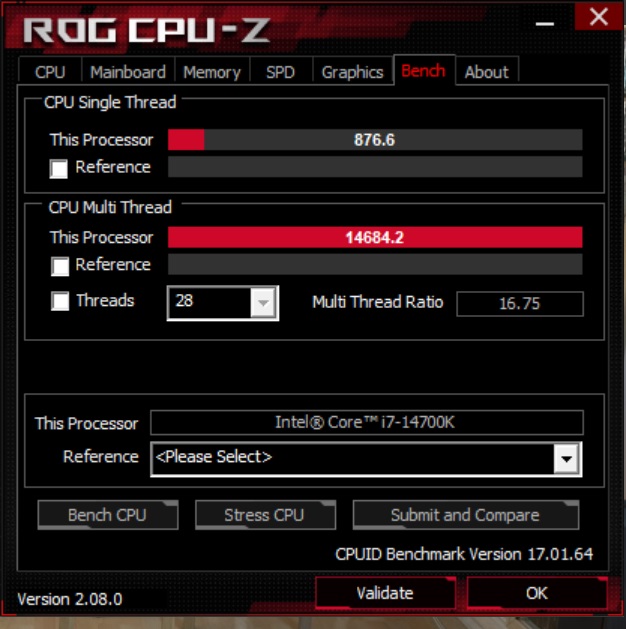

- В тесте CPU-Z результаты составили 876 баллов в однопоточном режиме и 14684 баллов в многопоточном режиме, подтверждая эффективность процессора в различных вычислительных сценариях.
Эти характеристики и результаты тестирования демонстрируют, что Intel Core i7-14700K является мощным решением для самых требовательных пользователей и идеально подходит для использования на высокопроизводительной материнской плате, такой как ASUS Z790-PRO WIF..
| ТЕСТОВАЯ ЧАСТЬ |
| Тестовая конфигурация | |
| Тестовые стенды |
ASUS ROG CROSSHAIR X670E HERO Kingston XS2000 Portable SSD 1 TB- оптимальное решение для тестов разных конфигураций |
| Мультимедийное оборудование |
Блок питания Seasonic PRIME TX-1000 Система охлаждения: DeepCool LS720 WH Корпус: DeepCool CH510 WH |
| Программная конфигурация |
|
| Операционная система | Windows 10 21H2/ Windows 11(Alder Lake) |
| Графический драйвер |
Nvidia GeForce/ION Driver Release 546.17 WHQL |
| Программы мониторинга |
MSI Afterburner |

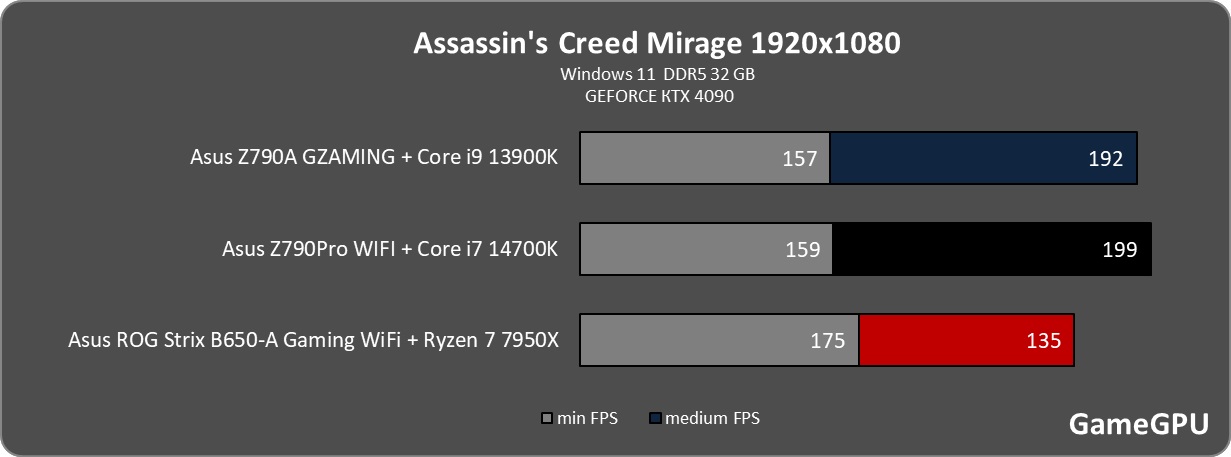

| Assassin's Creed Mirage |
Тестирование проходило при максимальных настройках качества.

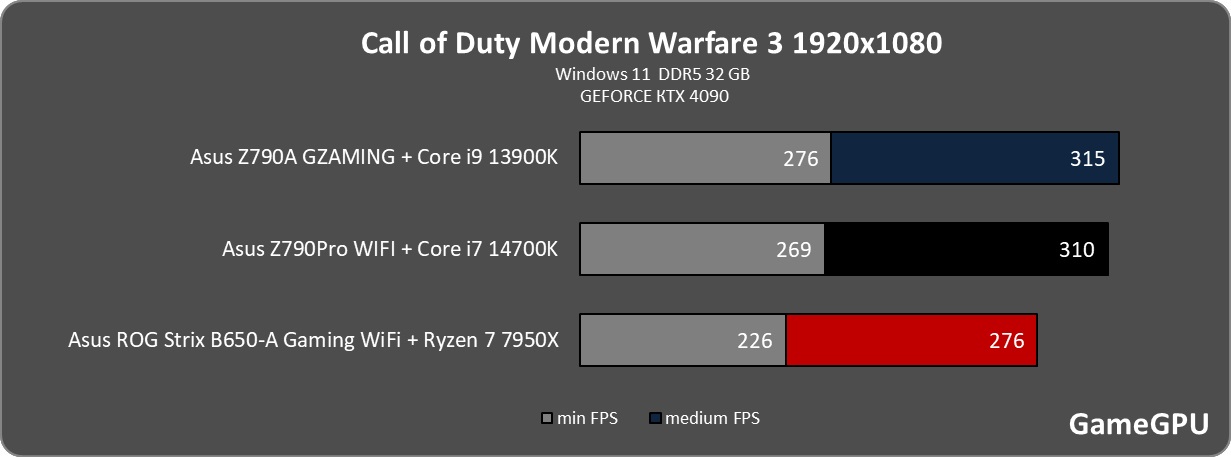

| Call of Duty Modern Warfare 3 |
Тестирование проходило при максимальных настройках качества.
| Cyberpunk 2077 Phantom Liberty |
Тестирование проходило при максимальных настройках качества и с трассировкой лучей(без трассировки пути).
| Flashback 2 |
Тестирование проходило при максимальных настройках качества.

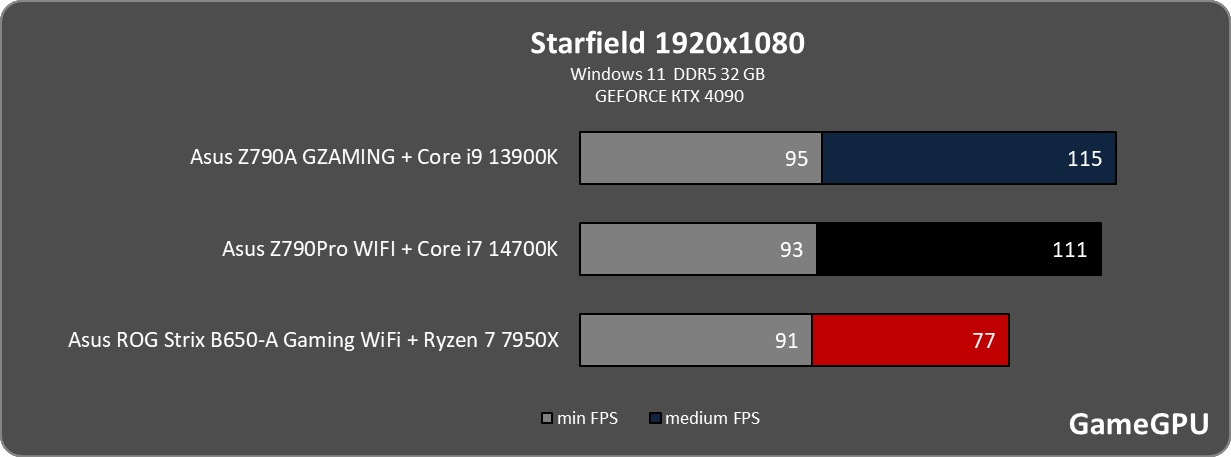

| Starfield |
Тестирование проходило при максимальных настройках качества.

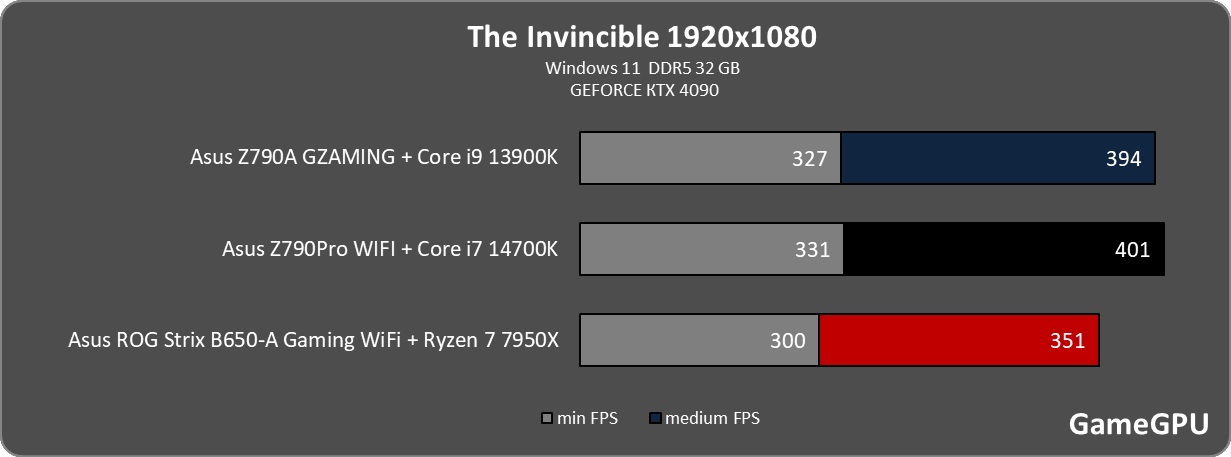

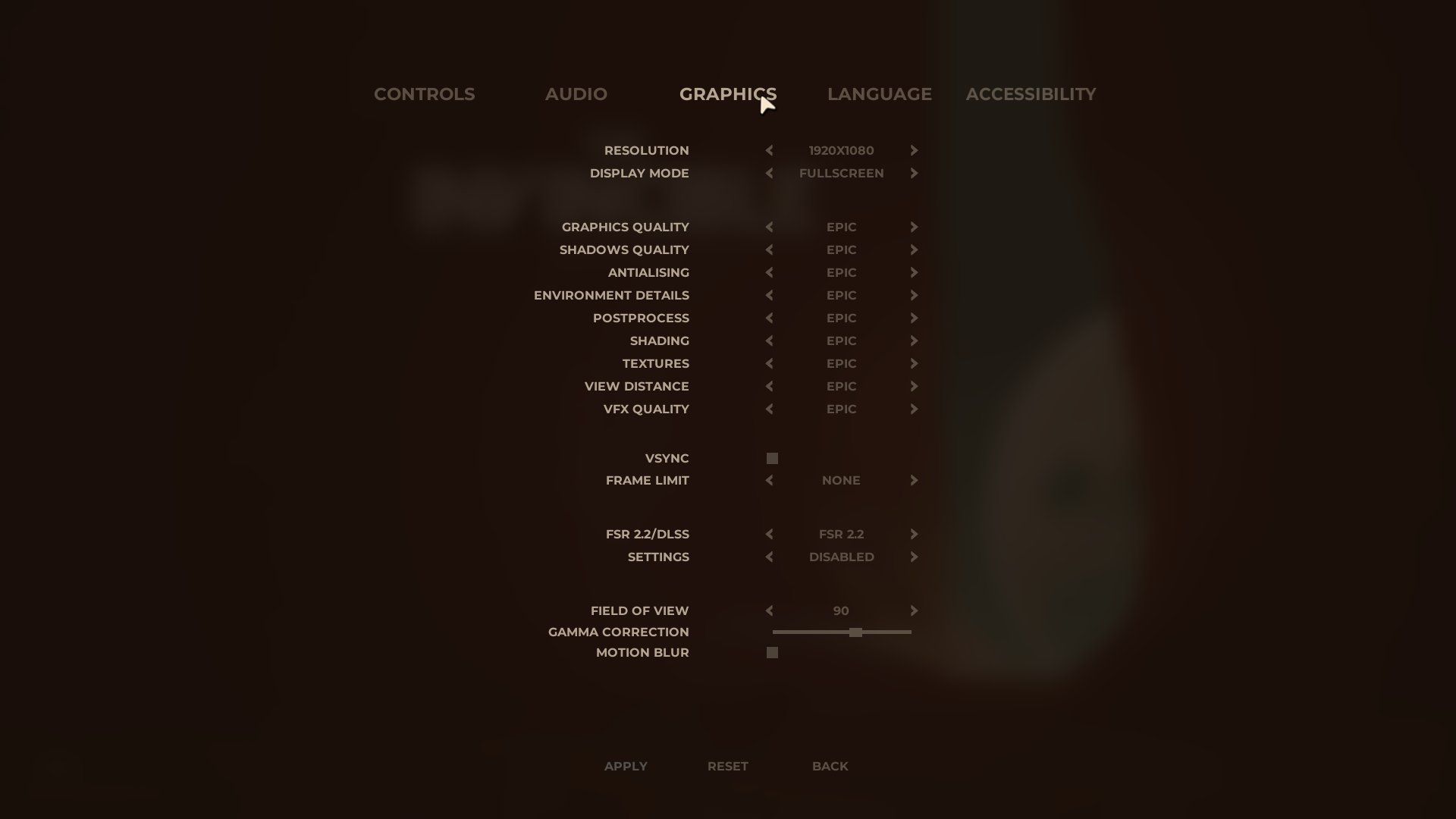

| The Invincible |
Тестирование проходило при максимальных настройках качества.

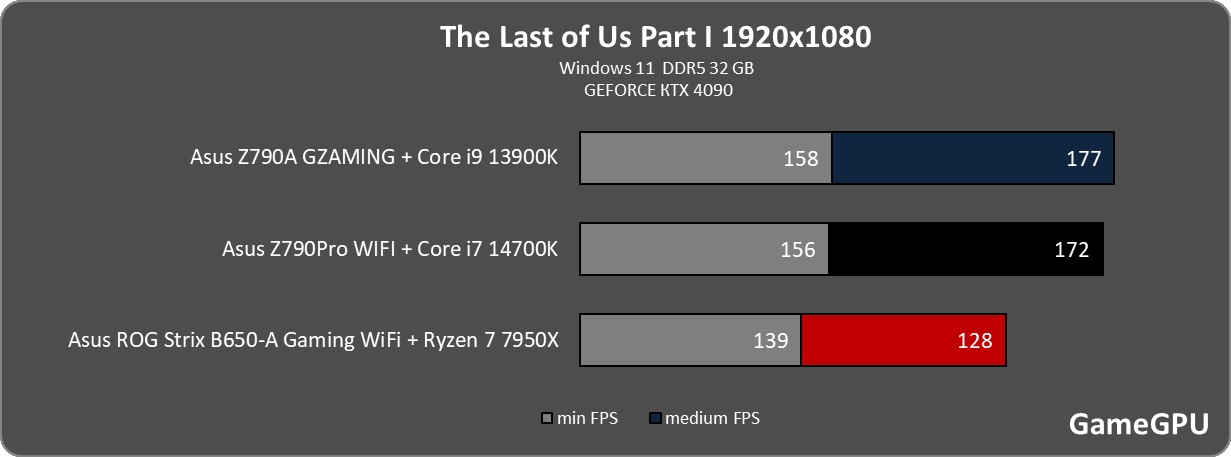

| The Last of Us Part I |
Тестирование проходило при максимальных настройках качества.
| Total War PHARAOH |
Тестирование проходило при максимальных настройках качества.
| ЗАКЛЮЧЕНИЕ |
Подводя итоги обзору материнской платы ASUS Z790-PRO WIFI, можно отметить, что эта плата представляет собой высококачественное решение, обладающее множеством функций и возможностей, предназначенных для разнообразных пользовательских нужд, от геймеров до профессионалов и энтузиастов.
Ключевые характеристики и особенности платы:
-
Дизайн и Конструкция: Плата следует игровому и военному дизайну TUF Gaming, предлагая прочную и надежную конструкцию. Она сочетает черно-серый цвет с желтыми акцентами и оснащена эффективной системой охлаждения, включая пассивно-охлаждаемый чипсет и радиаторы для M.2 слотов.
-
Производительность и Совместимость: ASUS Z790-PRO WIFI поддерживает последние процессоры Intel, включая Core i7-14700K, обеспечивая высокую производительность благодаря 16+1+1 фазам питания и поддержке DDR5 памяти. Материнская плата демонстрирует отличные результаты в тестах, подтверждая свою способность справляться с интенсивными задачами и играми.
-
Расширяемость и Хранилище: Плата предлагает обширные опции расширения, включая несколько слотов PCIe 4.0 и 5.0 для видеокарт и других устройств, а также обширные возможности хранения данных с поддержкой нескольких M.2 и SATA портов.
-
Сетевые Возможности и Аудио: Оснащена 2.5 Gigabit Ethernet от Intel и поддержкой Wi-Fi 6E, обеспечивая быстрый и стабильный доступ в Интернет. Качественный аудиокодек Realtek S1220A гарантирует превосходное звучание как в играх, так и при прослушивании медиа.
-
UEFI BIOS и ПО: ASUS предлагает интуитивно понятный и функциональный UEFI BIOS с режимами EZ и Advanced, позволяя пользователям легко настраивать и оптимизировать систему. Armoury Crate от ASUS предоставляет централизованное управление системой, включая обновление драйверов и RGB-подсветки.
-
Тестирование и Надежность: Плата успешно прошла тесты с высокопроизводительными процессорами, демонстрируя впечатляющие результаты в приложениях для однопоточной и многопоточной обработки. Это подчеркивает ее надежность и способность к эффективному разгону.
В общем, ASUS Z790-PRO WIFI является мощной, надежной и многофункциональной материнской платой, идеально подходящей для сборки высокопроизводительного ПК, способного удовлетворить самые разнообразные требования пользователей.
